久久高清免费I天天干夜夜操视频Iwww日韩精品I亚洲黄色成人网I97在线观看I久久a热6I久操久

發布時間：2011-07-30 01:18:04   瀏覽次數：    作者：

 1、綜合利用技術方法及工藝流程
    海泡石粘土礦的選礦不僅對能否充分利用中、低品位粘土礦具有重要價值，而且對確定深加工流程，生產系列產品有重要意義。
    海泡石的選礦方法主要有手選、干選、濕選等，而多數則是采用濕法進行，其選礦工藝通常采用以物理方法為主，輔以利于分離的化學藥劑的綜合選礦工藝。

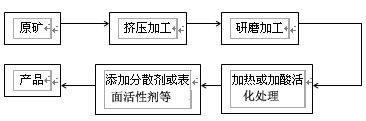

    海泡石綜合利用技術原則工藝流程圖如下

    2、開發生產實例——海泡石復合肥料
    (1)海泡石復合肥料為灰色，灰白色顆粒狀，由氮、磷、鉀三種養份加海泡石粉混合而成。海泡石中含有中量及微量的肥料要素，對土壤、植物有保肥、造粒等物理性能。
    制法及工藝流程：海泡石粉與普鈣按一定量混合，然后將其它原料一起加入混合機中均勻攪拌，擠壓造粒，烘干篩分而獲得成品。
    基本流程：
    海泡石粉+普鈣+脲素+氯化鉀→破碎→加海泡石細粉混合→加海泡石細粉造粒→干燥→篩分→成品包裝。
    (2)海泡用于干燥劑的應用研究   XS型干燥劑是用4份海泡石，1份添加劑，水適量，充分攪拌，然后將配制好的可擠壓物制成擠壓坯，通過模具擠壓出球栓狀顆粒，再經200℃左右的烘箱烘干即成。與國內通常使用的硅膠干燥劑相比較，有如下特點：在同一吸濕環境下，吸濕率高，海泡石干燥劑為48.94%，硅膠為25.90%；吸濕周期長，連續吸濕時間可長達20天以上，且反復再生后吸濕率仍可達25%；原料價格低廉，加工工藝簡單。缺點是吸濕后機械強度降低。
    (3)海泡石在電焊條藥皮配方中應用研究   焊條原料主要由人造金紅石、鈦白粉、碳酸鹽、錳鐵及Al₂O₃構成。應用海泡石粘土和天然鈦鐵礦作為藥皮配方的主體材料，加入適量的有機質(木粉、淀粉等)作還原劑，并輔以其它材料，這樣便可成“鈦鐵礦—海泡石粘土—有機物”為主體材料的新型藥皮配方體系。制成的焊條可以改變浮料的壓浮性能，使焊條壓得美觀，減少電火花，降低還原鈦鐵礦用量以及減少成本等。
    (4)海泡石用于環保酸氣吸收劑的應用研究   目前，對于各種污染源產生的含酸廢氣，環保部門多采用苛性鈉、苛性鉀、消石灰、碳酸鈣、碳酸鉀等的水溶液、漿劑或直接使用這些堿性固體物吸收除去。對地處城市的居民稠密區，現行的凈化方法，還達不到治理污染凈化環境的要求。湖南礦產測試利用研究所利用海泡石的吸附性能及多孔疏松、粘性大的物性，以海泡石加消石灰等為原料，經混捏加工擠條制成酸氣吸收劑。經擴大試驗證實，該吸收劑對三氧化硫及氟化氫氣體的凈化效果特好，對廢氣的凈化效果優于現行各項凈化方法，且吸附劑原料易得，加工使用方便、價格低廉。
    (5)海泡石除臭劑的應用研究   湖南礦產測試利用研究所利用海泡石對臭氣分子有很強的吸附能力，特別是對生物的排泄物、腐爛味和尸臭味，具有速效吸附這一特性。采用以改性后的海泡石為主料配以一定量的磷酸和其它吸附劑材料研制成一種海泡石除臭劑，經試驗效果好。
    (6)海泡石用作飼料添加劑的研究   湖南所利用海泡石所具有吸附性，自由流動性、抗膠凝性和化學惰性及無毒性等性能，生產YHST—35—200(A°)型微量元素海泡石飼料添加劑，牲畜飼養結果表明，每日增重11—15%，降低飼料消耗6.1%，縮短飼養期15—20天，與進口同類產品質量相當，產品70%已用于出口。
    (7)海泡石用于脫色土的研究    應用試驗表明，對植物油、煤油、20號機油、廢船泊油的脫色效果顯著，其脫色力遠遠優于浙江仇山土。
    (8)海泡石涂料的應用研究    在涂料中加入海泡石，能增加涂料的懸粉性而不致于沉積。湖南礦產測試利用研究所開發出Sep-01海泡石內墻涂料和WH86—2地面涂料。Sep—01型涂料具耐洗刷性、耐水浸泡性，質量超過國內外同類產品要求。WH86—2地面涂料具有涂層光滑、不脫粉、耐磨擦，粘結強度高、涂層堅韌致密、透氣率低、光澤與耐水性好、耐堿等特點，是良好的防水防潮涂料，性能遠優于505地面涂料。此外，湖南省建材研究所也用海泡石研制成了膏狀涂料及聚醋酸乙烯乳膠漆。
    (9)海泡石系列清潔劑的應用研究    海泡石系列清潔劑包括：①海泡石洗發膏。以海泡石精礦礦漿添加洗滌劑、增泡劑、防腐劑、香料、色素等原料制成；②湘海-A清洗劑。以海泡石精礦漿加十二烷基苯磺酸鈉、草酸、色料等配置而成，適用于衛生間及搪瓷、陶瓷設備及地面用；③湘海-B金屬清洗劑。以海泡石精礦礦漿為主料，加少量碳酸鈉、十二烷基苯磺酸鈉等制造，用于發動機、機床等金屬機件的清洗。以上系列產品生產簡便，成本低且各項技術指標均優于同類型的其它產品，故有較強的市場競爭能力。
    (10)海泡石冰箱吸味劑的應用研究    湖南所生產的海泡石冰箱吸味劑除臭速度快、效果好，使用時間長并能重復再生，這優于國內同類的其它產品。
    (11)親油性有機海泡石的產品研究    親油性有機海泡石即海泡石加工成有機粘土或有機海泡石，有機海泡石在非性介質中有較高的分散能力，產生的懸膠體有較高的粘度及穩定性，適用于高溫潤滑脂。其性能優于膨潤土產品。可用于涂料、油墨、化妝品、潤滑油、鉆井泥漿的增稠劑，粘度調節劑，懸浮劑和乳膠穩定劑。
    (12)Sep-A橡膠補強填料應用研究    以海泡石精礦為原料的Sep-A橡膠補強填料，可代替白炭黑(沉淀二氧化硅)作橡膠補強劑，它特別適用于扯斷伸長率要求較高的橡膠制品，經試證，全部代替白炭黑生產藍色鞋大底，各項強度指標超過一級品規定指標，且耐磨性還得到了改善。且成本比白炭黑降低一半，是實用的補強填料。
    (13)吸附劑系列產品應用研究    海泡石的吸附能力在粘土礦物中是突出的，海泡石不但為水和油的良好吸附劑，而且對濕氣和有機蒸氣也有很高的吸附能力。尤其是對乙烷、苯、甲醇一類的有機溶液及有害金屬離子亦有更大的吸附性。海泡石吸附劑的系列產品有：①海泡石用作含鉛廢水處理吸附劑，即以海泡石精礦和硅溶膠為基本原料，經混勻，加水混煉成型，焙燒活化后制成，其對金屬離子除去率高，特別是對鉛的吸附效果特別好，鉛的除去率都在95%以上。優于活性炭、活性白土、硅膠、硅化鋁等吸附劑，且吸附速度快，具有價格便宜能回收再生等性能；②海泡石含鉻廢水處理吸附劑，即以海泡精礦與一定量的腐植酸充分混勻，加水混煉成泥狀，然后擠壓成2mm短栓狀或3mm球狀，經低溫焙燒，空氣冷卻等流程即成。對含鉻廢水處理效果佳；③海泡石制作卷煙焦油吸附劑。陜西地礦局十三地質隊研制，利用海泡粘土礦物經純化后注入添加劑制成的BY-881吸附劑這種吸附劑可使卷煙焦油含量由“中焦油”降為國頒“低焦油”，甚至低于12mg/g的國際標準。且成本低可取代進口產品。
    (14)海泡石作谷氨酸脫色土的應用研究    海泡石作谷氨酸脫色土遠較活性炭便宜。一般研制加工的海泡石脫色土可代替60%的活性炭作谷氨酸液脫色，效果與單用活性炭一致。由于海泡石具有吸附有害金屬離子的能力，谷氨酸脫色工藝也無需用硫化鈉來沉淀金屬。因而是實用的活性炭替代品。并在味精行業有廣闊的應用開發前景。
